用途及特點：

2BE系列水環真空泵及壓縮機，是我廠在多年科研成果和生產經驗的基礎上，結合國際同類產品先進技術，研制開發的高效節能產品。通常用于抽吸不含固體顆粒，不溶于水，無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變過流件材料，亦可用于抽吸腐蝕氣體或以腐蝕性液體做工作液。廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、石器、洗煤、選礦、化肥等行業。

本系列泵采用單級單作用的結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點，并能適應排水量大，載荷沖擊波動等惡劣工況。2BE系列真空泵的排氣系統采用獨特的聚四氟乙烯閥板結構（原水環泵為球閥結構）。閥板覆蓋在平圓盤外側的排氣孔上，并由其另一側的不銹鋼擋板定位，此閥板隨入口壓力的變化而改變其彎曲程度，使得泵送介質在達到入口壓力時即可排出泵外。該結構避免了真空系統中的過壓縮，可以自動調整排氣面積降低能量消耗，從而達到最佳的運行效率。

我們對于關鍵部位，如分配板，葉輪和泵軸進行了系統優化設計，簡化了結構，提高了性能，實現節能，采用焊接葉輪，葉片一次沖壓、成型，型線合理；輪彀全部加工，從根本上解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體運行良好的熱處理，葉片具有良好的韌性，使葉片的抗沖擊，抗折彎能力得以根本保證，能適應載荷沖擊波動的惡劣工況。2BE系列泵，自帶氣水分離器，多位置設有排氣口，泵蓋設有排氣閥檢修窗口，葉輪與分配板間隙通過定位軸兩端壓蓋調整，安裝使用方便，*作簡單，便于維修。

我廠真空泵在出廠前均經檢測中心，嚴格檢查測試，性能優越可靠耐用。

應用：

　 ◆尾氣/火炬氣回收◆PVC裝置中的VCM回收◆循環氣壓縮◆聚酯生產◆液氯生產

◆變壓吸附(PSA)◆真空結晶、過濾◆原油減壓蒸餾中的塔頂真空系統

◆乙炔、氫氣等易燃易爆氣體壓縮◆氯氣等有毒、腐蝕性氣體壓縮◆各種物料的真空輸送

水環真空泵型號表示方法

2BE系列泵的型號以8個位的文字（字母）和數字組合表示，標記如下：

2BE1-- <1><2> <3>-<4>

其中：2BE1為單級水環真空泵系列名稱,1代表2BE高真空系列；

<1><2>表示葉輪名義半徑cm

<3>表示葉輪名義寬徑比代號,具體為：1--B(寬)/D（直徑）=0.5；2--B/D=0.75;3--B/D=1;5--B/D=1.2;

<4>表示吸入壓力代號，具體：0--代表極限真空為33hpa;1--代表極限真空為160hpa；

型號示例：“2BE1-403-0”為葉輪名義直徑800㎜，寬徑比1，最低收入絕對壓力可達33hPa的單級水環真空泵,也可記作：2BE1-403（因為2BE1系列極限真空就是33hpa,2BE3極限真空160hpa，因此<4>此項一般忽略不加標注）

2BE1系列水環真空泵性能表（附壓縮機性能曲線）

點擊各型號性能曲線有大圖鏈接，圖片打開比較慢，請耐心等待

型號	轉速（傳動方式） r/min	軸功率 kW	配用電機 380V	極限真空度hpa （表壓）	最大抽氣速率		泵頭重 kg
型號	轉速（傳動方式） r/min	軸功率 kW	配用電機 380V	極限真空度hpa （表壓）	m³/h	m³/min	泵頭重 kg
2BE1-102 真空泵曲線	1450（直聯） 1750（皮帶）	6.0 8.0	Y132M-4-7.5 Y160M-4-11	33hpa (-0.097MPa)	246 290	4.1 4.8	110
2BE1-103 真空泵曲線	1450（直聯） 1750（皮帶）	8.2 11.1	Y160M-4-11 Y160L-4-15	33hpa (-0.097MPa)	340 412	5.7 6.9	125
2BE1-152 真空泵曲線	1450（直聯） 1625（皮帶） 1750（皮帶）	12.5 15.0 17.2	Y160L-4-15 Y180M-4-18.5 Y180L-4-22	33hpa (-0.097MPa)	450 510 535	7.5 8.5 8.9	175
2BE1-153 真空泵曲線　附：101-153壓縮機曲線	1450（直聯） 1100（皮帶） 1300（皮帶） 1620（皮帶） 1750（皮帶）	16.3 10.6 13.4 19.6 22.3	Y180M-4-18.5 Y160L-4-15 Y180M-4-18.5 Y180L-4-22 Y200L-4-30	33hpa (-0.097MPa)	600 445 535 648 700	10.0 7.4 8.9 10.8 11.7	200
2BE1-202 真空泵曲線　附：壓縮機曲線	980（直聯） 790（皮帶） 880（皮帶） 1100（皮帶） 1170（皮帶） 1300（皮帶）	18.2 13.4 16.3 23.8 25.7 30	Y200L2-6-22 Y180M-4-18.5 Y180M-4-18.5 Y200L-4-30 Y200L-4-30 Y225S-4-37	33hpa (-0.097MPa)	750 590 670 860 888 950	12.5 9.8 11.2 14.3 14.8 15.8	440
2BE1-203 真空泵曲線　附：壓縮機曲線	980（直聯） 790（皮帶） 880（皮帶） 1100（皮帶） 1170（皮帶） 1300（皮帶）	29.5 21.2 24.8 33 38 42	Y250M-6-37 Y200L-4-30 Y200L-4-30 Y225M-4-45 Y225M-4-45 Y250M-4-55	33hpa (-0.097MPa)	1080 870 980 1210 1320 1390	18 14.5 16.3 20.2 22.0 23.2	520
2BE1-252 真空泵曲線　附：壓縮機曲線	740（直聯） 565（皮帶） 660（皮帶） 835（皮帶） 885（皮帶） 938（皮帶）	38 23.7 31.8 45 54 60	Y280M-8-45 Y200L-4-30 Y225S-4-37 Y250M-4-55 Y280S-4-75 Y280S-4-75	33hpa (-0.097MPa)	1700 1200 1500 1770 2000 2100	28.3 20.0 25.0 29.5 33.3 35.0	880
2BE1-253 真空泵曲線　附：壓縮機曲線	740（直聯） 565（皮帶） 660（皮帶） 740（皮帶） 792（皮帶） 820（皮帶） 880（皮帶） 940（皮帶）	54 37.2 45 50.8 60 68 75.1 88	Y315M-8-75 Y225M-4-45 Y250M-4-55 Y280S-4-75 Y280S-4-75 Y280M-4-75 Y280M-4-90 Y315S-4-110	33hpa (-0.097MPa)	2450 1690 2100 2340 2560 2640 2780 3050	40.8 28.2 35 39 42.7 44 46.3 50.8	930
2BE1-303 真空泵曲線附：壓縮機曲線	740（直聯） 590（直聯） 466（皮帶） 530（皮帶） 583（皮帶） 660（皮帶） 740（皮帶）	98 65.5 48 58 64 79.8 100	Y315L2-8-110 Y315L2-10-75 Y250M-4-55 Y280S-4-75 Y280S-4-75 Y280M-4-90 Y315S-4-110	33hpa (-0.097MPa)	4000 3200 2520 2820 3100 3550 3840	66.7 53.3 42 47 51.7 59.2 64	1700
2BE1-305 真空泵曲線附：壓縮機曲線	740（直聯） 590（直聯） 490（皮帶） 530（皮帶） 583（皮帶） 660（皮帶） 740（皮帶）	108 70 55 61 68 90 110	Y355M1-8-132 Y355M1-10-90 Y280S-4-75 Y280S-4-75 Y280M-4-90 Y315S-4-110 Y315M-4-132	33hpa (-0.097MPa)	4520 3750 3150 3380 3700 4090 4550	75.3 62.5 52.5 56.4 61.2 68.1 75.8	1820
2BE1-353 真空泵曲線附：壓縮機曲線	590（直聯） 390（皮帶） 415（皮帶） 460（皮帶） 530（皮帶） 580（皮帶） 620（皮帶） 660（皮帶）	121 63 69 79 96 115 134 152	Y355L2-10-160 Y280S-4-75 Y280M-4-90 Y280M-4-90 Y315S-4-110 Y315M-4-132 Y315L1-4-160 Y315L2-4-185	33hpa (-0.097MPa)	5300 3580 3700 4100 4620 5160 5500 5850	88.3 59.7 61.7 68.3 77.0 86 91.7 97.5	2300
2BE1-355 真空泵曲線附：壓縮機曲線	590（直聯） 390（皮帶） 420（皮帶） 464（皮帶） 523（皮帶） 590（皮帶） 620（皮帶） 660（皮帶）	136 75 80.8 95 113 136 147 182	Y355L2-10-160 Y280M-4-90 Y280M-4-90 Y315S-4-110 Y315M-4-132 Y315L1-4-160 Y315L2-4-185 Y315L2-4-200	33hpa (-0.097MPa)	5700 4180 4260 4850 5230 6000 6350 6510	95 69.7 71 80.8 87.1 100 105 109	2450
2BE1-403 真空泵曲線附：壓縮機曲線	330（皮帶） 372（皮帶） 420（皮帶） 472（皮帶） 530（皮帶）	98 110 131 160 213	Y315M-4-132 Y315M-4-132 Y315L1-4-160 Y315L2-4-200 Y355M2-4-250	33hpa (-0.097MPa)	4860 5400 6470 7380 8100	81 90 107.8 123.0 135.0	3750
2BE1-405 真空泵曲線附：壓縮機曲線	330（皮帶） 372（皮帶） 420（皮帶） 472（皮帶） 530（皮帶）	100 118 140 170 216	Y315M-4-132 Y315L1-4-160 Y315L2-4-185 Y315L2-4-200 Y355M2-4-250	33hpa (-0.097MPa)	6000 6700 7500 8350 9450	100.0 111.7 125.0 139.2 157.5	3900

注：1、2BE1系列極限真空為33hpa（=-735mmhg=-0.097Mpa=33mbar）。1hpa=1mbar,1mmhg=133.3 Pa。

2、表中所列氣量為最大抽氣量，實際抽氣速率隨吸入壓力而變化，在選型時應根據具體工況壓力點參照“性能曲線”選型。

3、上述真空泵所列電機功率可在大多工況下工作。如排氣口壓力較高（表壓0.04~0.12MPa），應相應加大電機功率，作為液環壓縮機使用。本表也添加了相應型號泵作為壓縮機使用時的性能曲線，如有此類工況可參照該系列曲線選型。　

99久久精品国产亚洲I中文字幕五区I日韩激情在线I国产亚洲视频在线观看I欧美精品一区二区三区四区在线I国产精品麻豆91I91在线国产观看

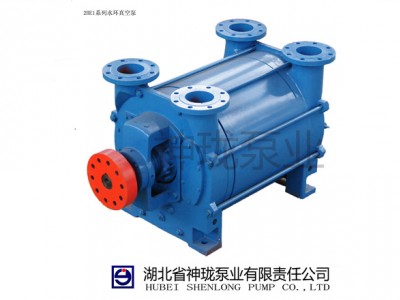

2BE1水環真空泵系列
