產品概述



ZLB(Q)/HL(Q)立式軸（混）流泵是我公司在引進國內外先進技術的基礎上，根據客戶需求及使用條件精心設計研發成功的新一代產品。



揚程范圍為1～30.6m

流量范圍為800～200000m3/h

功率：≥355kw，電壓6kv，10kv

頻率：50Hz

產品主要用途

Z(H)LB(Q)立式軸（混）流泵具有流量大，揚程低，高效區寬，性能穩定，且抗汽蝕性能好等優點，適合于吸送清水或物理化學性質類似于水的其他液體，吸送液體的最高溫度是50℃，廣泛應用于農田排灌、熱電站輸送循環水、城市給排水、排污、船塢升降水位或其它水利工程等。



型號意義

500 ZLB(Q)/HL(Q)-4

500：泵出水口直徑；

Z：軸流泵

H：混流泵

L：立式

B：半調節葉片

Q：全調節

4：名義設計揚程



結構說明

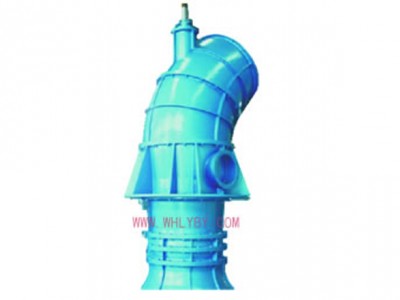

ZLB(Q)/HL(Q)立式軸（混）流泵系列產品均為立式結構，配用立式電機。按照葉片調節方式可分為半調節、全調節和固定式三種。半調節在需要改變工況時，需停機松開葉片緊固螺釘?shù)龋D(zhuǎn)動葉片到所需要的角度。全調節是在停機或不停機情況下，通過機械式或液壓式調節機構調節葉片角度。固定式是葉片和輪轂鑄在一起，葉片角度不可調。

立式軸/混流泵主要由本體和傳動部件組成。泵本體部分一般分為葉輪部件、泵軸、葉輪外殼、導葉體、彎管、橡膠軸承、填料部件及聯軸器等。

中小型泵進水一般采用喇叭進水，大型泵則采用肘形流道或者鐘形流道進水。

中小型泵傳動部件采用立式電機直接傳動，立式電機裝在電機座上，通過彈性聯軸器與傳動軸聯接。電機座內裝有徑向軸承及推力軸承，以油脂或者機油潤滑；大型泵配用立式電機直接安裝在電機基礎梁上，由電機承受軸向力，電機軸法蘭與水泵軸法蘭用螺栓聯接。

水泵葉輪的轉向從聯軸器俯視，為順時針方向。
