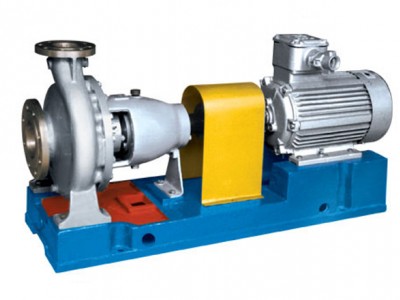

結構：本系列泵為單級單吸懸臂式結構，是機械工業部確認取代F型腐蝕離心泵的更新?lián)Q代產品。泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的連接把泵體夾緊在中間。懸架部件通過止口固定在中間支架上，并用懸架支架支撐底座上，為拆卸方便，設計了加長聯軸器，檢修時可拆卸進出口聯接管路，泵體和電動機，只需拆下加長聯軸器的中間聯接件即可退出轉子部件進行維修。

軸封形式：填料密封 單端面機械密封 雙端面機械密封

泵型號說明：IH80-65-125Ａ

IH：國際標準化工泵系列代號

80：泵吸入口直徑

65：泵排出口直徑

125：葉輪的名義直徑

A：同型號葉輪經一次切割
