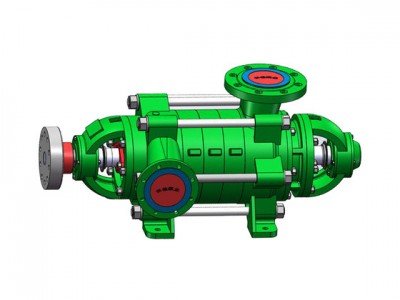

該系列泵系臥式單吸多級分段式離心泵,采用了國家推薦使用的高效節能產品的水力模型,具有效率高、性能范圍廣、運轉安全平穩、噪音低、壽命長、安裝維修方便等優點。我公司是專門生產D、DF、DY、MD等單吸多級節段式離心泵的專業廠家,是中南地區最大的多級泵生產廠家，具有二十多年的生產歷史,產品系列規格齊全,應用范圍廣泛。

　　產品可供輸送不含固體顆粒(磨料)、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。也可通過改變泵的材質(或泵過流部件的材質)、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨料的介質等。

　　泵進口允許壓力小于0.6MPa.





D型:用于輸送不含固體顆粒、 溫度低于80C的清水或物理化學性質類似于清水的液體。適合于礦山、工廠和城市給排水工程之用。

DF型:用于輸送不含固體顆粒、溫度低于80C的腐蝕性液體。用戶可根據輸送介質的名稱濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式泵的結構及確定電機的容量等。

DY型:用于輸送不含固體顆粒、溫度為低于80C、粘度小于120厘沲的油類和石油產品。

MD型:用于輸送顆粒含量1.5%，粒度≤0.5mm ,溫度低于80*C的中性礦井水及其他類似的污水。



流量Q：3.75~850m3/h

揚程H：19~816m



D(DF、DY、MD) 450-60*8

D   —— 表示多級離心泵

DF  —— 表示耐腐多級離心泵

DY  —— 表示多級離心油泵

MD —— 表示礦用耐磨多級離心泵

450 —— 表示設計點流量為450m3/h

60   —— 表示設計點單級揚程為60m

8    —— 表示級數為8級



　　高效節能：堅持專業化生產，對產品的模型選擇、模具的制作、水力部件的鑄造工藝均有獨特的方法，所有過流部件均采用精密鑄造，保證流道尺寸與流道光潔度，比市場上普通的多級泵實測效率平均高出2%以上，具有很好的節能效果。

　　具備先進的工藝設備：我公司為保證產品的裝配性能，從國外進口了先進的零件清洗設備，每個零件在最終裝配前均進行認真清洗，保證產品的裝配質量。

　　結構獨特：在平衡環與泵配合面加裝Ｏ型密封圈，防止高壓水進入平衡室，減少平衡盤磨損，延長產品使用壽命。口徑DN200以上的泵，在軸端設置平衡盤磨損指示器，隨時觀察磨損量，及時更換平衡盤或平衡環，保證設備的正常運行。

　　合理選擇材質：平衡盤及平衡環材質根據不同用戶需要可采用堆焊硬質合金、合金鋼或QT600Mn2合金球墨鑄造鐵，表面硬度高，耐磨性好，提高產品使用壽命。MD型泵流道采用高合金耐磨鑄鐵或高牌號耐磨球鐵材質，具有很好的耐磨性。

　　表面質量好：采用精鑄模鑄造工藝及自動噴涂機噴涂油漆，表面質量好，外形美觀。



　　D、MD、DF型泵系臥式、單吸、分段式多級離心泵。D型泵的吸入口為水平方向，吐出口為垂直向上；用拉緊螺栓將泵的吸入段、中段、吐出段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。

　　該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸成為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。

　　礦用耐腐多級泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。

　　軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通入一定壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，保護泵軸。

　　該系列泵通過彈性聯軸器由原動機直接驅動。從原動機方向看，泵為順時針方向旋轉。
