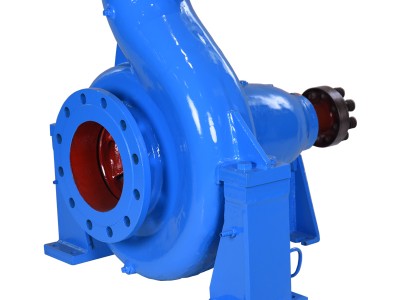

R型熱水循環泵概述

       R型熱水循環泵系單級單吸和兩級單吸懸臂式離心泵，適用于冶金、電站、化工等部門，用于輸送250℃以下不含固體顆粒的高壓熱水之用。被輸送熱水溫度為250℃，泵進口壓力為5MPa；熱水溫度不高于250℃，泵進口壓力不應大于3MPa。

       R型熱水循環泵結構特點

       R型熱水循環泵主要由泵體、葉輪、軸、冷卻室、泵體支架、懸架、密封部件、密封環等組成，泵進口為水平軸向．出口垂直向上。葉輪經過靜平衡校驗，用葉輪螺母與軸套一起固定在軸上，泵軸由一對單列向心推力球軸承和一只單列向心球軸承（或單列向心圓柱菠子軸承）支承在懸架上，泵體與冷卻室及懸架用螺栓聯接，泵通過彈性聯軸器由電機直接驅動，從傳動端看，泵為順時針方向旋轉。泵的密封采用浮動密封環密封，或采用耐高溫高壓機械密封；泵的軸向力由單列向心推力球軸承承受，有的泵采用帶背葉片的葉輪平衡軸向推力；浮動環密封部件和懸架部件均設有冷卻室，外接冷卻水量為0.3一O.6m3/h。

       R型熱水循環泵主要用途

       適用于冶金、電站、塑料、橡膠、紡織、化工、木材與造紙等部門．輸送溫度在250℃以下不含固體顆粒的熱水．也是各類取暖裝置中輸送循環熱水中比較理想的一種用泵。

       R型熱水循環泵軸封形式

       填料密封或機械密封，根據用戶需求，可配套換熱器。

       R型熱水循環泵零件材質

       按不同的壓力，主要零部件的材質有：Ⅰ類：QT500-7；Ⅱ類：ZG230-450；Ⅲ類：ZG3Cr13

       R型熱水循環泵型號說明

       例：100R-37A；

       100——進口直徑為100mm；

       R——表示熱水循環泵；

       37——表示泵設計點揚程為37m；

       A——葉輪外徑改變。
