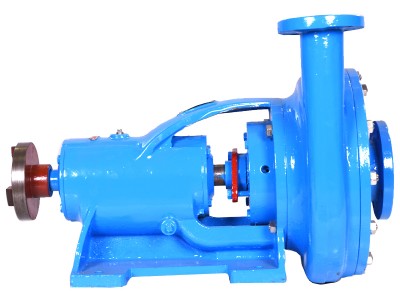

N、NB、NBA型冷凝泵概述

       N、NB、NBA型冷凝泵，系單級單吸懸臂式離心冷凝泵。適用于電廠，用來抽送冷凝器中的凝結水和750～3000kw汽輪發電機組抽送凝結水或物理、化學性質類似于水的其他液體之用。液體溫度不超過80℃。泵進口壓力不高于0.6MPa。

       N、NB、NBA型冷凝泵結構型式

        NB、NBA、GN、N型為臥式冷凝泵，GNL為立式冷凝泵。采用滾動軸承，潤滑脂潤滑，軸封為填料密封，也可用機械密封。

       N、NB、NBA型冷凝泵泵支承部分

       各個品種支承部分結構相同，主要件有托架、前后軸承壓蓋，和軸組合定位在托架上的前后徑向滾珠軸承上，滾珠軸承亦承受未被平衡的軸向力。用稀油潤滑，油量可從油標看出。前后軸承壓蓋均裝有毛氈密封圈做為軸封，以防漏油。管堵處的孔用來灌油。清洗換油時從絲孔將油放出。

N、NB、NBA型冷凝泵結構示意圖

       N、NB、NBA型冷凝泵工作部分

       1、單級：主要件有硅黃銅80-3鑄成的葉輪通過鍵固定由45號優質碳素制成的軸上，葉輪裝在由耐磨鑄鐵HT20-40鑄成的泵體、泵蓋所構成的泵工作室內，動力機通過聯軸器帶動支在軸承中的軸和葉輪，泵就工作，蓋的拆卸備有起蓋螺釘（蓋、體通用）進出口均備有測壓孔。

       2、兩級：其余與單級相同，僅泵蓋、泵體和中間導葉構成兩個工作室，在兩室內相應裝有硅黃銅80-3鑄成的第一級葉輪和鑄鐵HT20-40CuMo制成的葉輪。

       單級帶誘導輪：其余與單級相同，僅葉輪材料為鋁鐵青銅9-4，在葉輪前加一個有鋁鐵青銅9-4制成的誘導輪，以改善汽蝕性能。

       N、NB、NBA型冷凝泵參數范圍

       流量Q 11~120m3/h；

       揚程H 12~143m；

       N、NB、NBA型冷凝泵型號說明

       3N6×2；

       3 —— 泵進口口徑(mm)；

       N —— 臥式懸臂冷凝泵；

       6 —— 泵的設計揚程m；

       2 —— 泵級數為2；

       3NBA-5；

       3 —— 泵進口口徑(mm)；

       N —— 冷凝泵；

       BA —— 單級單吸懸臂式；

       5 —— 泵的設計揚程m；

       100NB45；

       100 —— 泵進口口徑(mm)；

        N —— 冷凝泵；

        B —— 單級單吸懸臂式；

       45 —— 泵設計點揚程為45m；

       GN L3－A GN L3－B；

       G－高吸程；

       N－冷凝水泵；

       L－立式；

       3－泵進口口徑為3寸；

       A,B－兩種不同葉輪外徑；

       N、NB、NBA型冷凝泵旋轉方向

       從電機端看，泵為逆時針方向旋轉。

       N、NB、NBA型冷凝泵成套范圍

       成套供應泵、電機、聯軸器、止回閥、閘閥。

       N、NB、NBA型冷凝泵使用范圍

       100N130和150N110型泵可輸送120℃以內的液體，但其他泵輸送液溫不能超過80℃。
