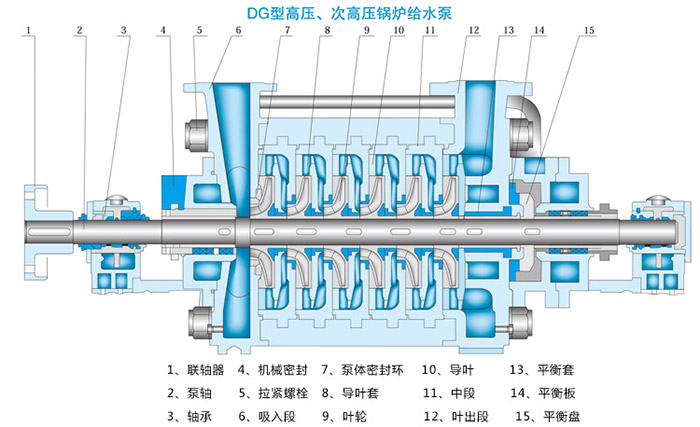

泵定子部件由吸入段、排出段、中段、導葉、密封環、導葉套等零件組成。泵轉子部件由裝在軸上的葉輪、平衡盤等零件組成。泵轉子由泵兩端的滑動軸承來支承。軸承采用強制潤滑，潤滑油用油泵或泵的軸頭油泵供給。該系列泵都裝有推力軸承，1DG、2DG型泵采用填料密封。在軸的兩端處裝有填料函，內裝軟填料，有一定壓力的水通入填料函，起水封冷卻作用。在軸封處裝有可更換的軸套以保護泵軸。3DG、4DG型泵軸封采用機械密封。

    軸封處無泄漏、維護方便、且運行平穩可靠,泵轉子的軸向力用平衡盤平衡。泵還帶有推力軸承，以平衡部分軸向力，使泵運行可靠。泵通過彈性聯軸器由電動機（或汽輪機）直接驅動，也可根椐需要配帶齒型聯軸器。3DG、4DG型泵還可以根椐用戶需要，偶合器對泵調速使用，以節約能源。從電動機方向看，泵為順時針方向旋轉。
