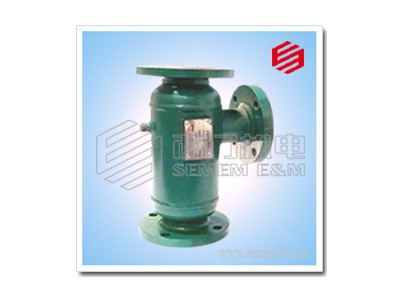

SEMEM_SSH水水混合加熱器







一、SSH水水混合加熱器  概述
    本水水混合加熱器是水——水熱交換中的先進設備。它可安裝在管道上，具有壓力損失小，低噪音，無振動熱交換效率高，節約能源，節省投資等優點。可廣泛應用于熱水供暖系統中，尤其在集中供暖的熱水鍋爐房中應用，有突出的社會經濟效益。

二、SSH水水混合加熱器 結構原理
    本水水混合加熱器主要由混合管與殼體兩部分組成。高溫水通過呈拉伐爾狀管的混合管，低溫水從其四周通過混合管壁上的斜孔進入混合管內，進行良好混合，以達到加熱水的目的。

三、SSH水水混合加熱器 工作特性
    本水水混合加熱器內部屬于變截面、交流量并伴隨能量交換和轉換的三元流動。混水加熱過程遵守穩定流動的質量守恒、能量守恒和動量守恒的三個基本定律：
 1、質量守恒：
    Gr+Gh=Gg           Kg/h
 式中：Gr、Gh和Gg分別為高溫水、低溫水（回水）和混合水的流量。（下同）
 2、能量守恒：因冷熱兩流體在混水器中，熱交換很快，本設備尺寸小，可忽略混水器中本體的熱損失，因而具有：
    Gr.tr+Gh.th=Gg,tg
    式中tr、th、tg分別為高溫水、低溫水和混合水的水溫。
 3、流量守恒：動量方程式略。
    本設備采用高溫水進口——混合管——混合水出口呈軸向連為一體，高溫水的壓力稍低于低溫水的壓力，在管內兩流體邊流動相近，斜向混合，不產生撞擊，因而噪聲低，無振動，壓力損失小。混合水出水口的壓力略低于高溫水進水口的壓力，約1—2mH₂O。

四、SSH水水混合加熱器 主要技術參數
  技術參數 說明：本產品可據用戶要求，設計制造任一混合水流量的水水混合加熱器。



型號規格	SSH  -10	SSH  -20	SSH  -40	SSH  -100	SSH  -240	SSH  -300	SSH  -360	SSH  -480	SSH -800
混合水水量t/h	10	20	40	100	240	300	360	480	800
低溫水水溫G	5	5	5	70	70	70	70	70	70
高溫水水溫℃	95	95	95	115	115	115	115	130	130
混合水水溫℃	40	40	40	95	95	95	95	95	95
低溫水 參考流量t/h	6	12.2	24.4	44.4	106.6	133.3	160	280	466.6
高溫水  參考流量t/h	4	7.8	15.6	55.6	133.4	166.7	200	200	333.4

主要外型尺寸   mm（參圖一）





低溫水 參考管徑DN	40	50	80	100	125	200	200	200	200
高溫水 參考管徑DN	50	65	100	125	150	250	250	250	300
混合水管徑DN	65	80	125	200	250	300	300	350	400
A   mm	360	660	660	1200	1200	1200	1200	1200	1500
C   mm	130	220	220	450	450	450	450	450	650
B   mm	130	170	170	300	300	350	350	350	500





五、SSH水水混合加熱器 使用舉例
    某集中供熱熱水鍋爐房、安裝熱水鍋爐SZL-7-1-115/70二臺,采暖供回水95/70℃。每臺熱水鍋爐在循環水泵間配裝SSH-240型水水混合加熱器二臺,共設計參數如圖二所示。
