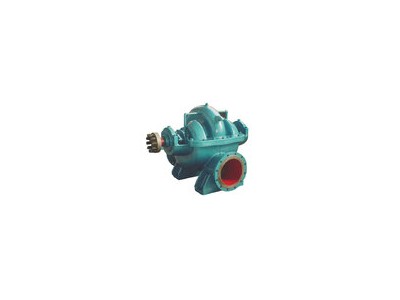

點擊圖片查看原圖
概述：
RW系列熱網泵是為熱電廠的熱網系統開發的新產品，它具有良好的抗汽蝕性能，耐高溫性能，運轉平穩可靠，使用壽命長等特點，是火力發電機組熱網系統的理想產品，還可用于石油化工工業、環保工程等。
性能范圍：
1．輸送介質最高溫度120℃。
2．流量：Q=234～2016m3/h
揚程：H=65～136m
從傳動端看，泵為逆時針方向旋轉。
結構特點：
1．RW熱網泵為臥式、單級雙吸、水平中開泵。吸入及吐出管與下半泵體鑄在一起，不需拆卸管路及電機就能檢查泵的轉子部件。
2．軸封結構：
a．軟填料密封用柔性石墨復合材料，耐熱溫度達400℃。
b．機械密封的摩擦副彩用耐磨合金，且可修復重復使用。
c．設有空氣冷卻和節流裝置的自沖洗系統有效地保證密封的沖洗和冷卻作用。
3．軸兩端采用滾動軸承支承，非傳動端為兩個單列向心球軸承，可以平衡由于非設計點運行或鑄造偏差引起的不平衡軸向力。軸承體有水冷腔，表面鑄有散熱片，可水冷卻和自然冷卻，油浸式稀油潤滑保證軸承可靠、平穩地運行。
4．泵體有鑄鐵和鑄鋼兩種材質，葉輪和口環選用不銹鋼材料，提高了泵的抗汽蝕性能。
5．為便于老設備的更新，其性能參數范圍、安裝尺寸與sh型保持一致。
從驅動方向看泵為逆時針旋轉，泵的制造全部符合AP1610標準。
